В ожидании нового старого свода правил «СП 6.13130. СПЗ. Электроустановки низковольтные. Требования ПБ»

ПУНКТ

ПРИНЦИП СОБЛЮДЕНИЯ ТРЕБОВАНИЯ

7.1

·         Соответствие — конструкции, исполнения, способа установки, класса изоляции и степени защиты электрооборудования — напряжению сети и условиям окружающей среды.

·         Безопасность воздействия электрооборудования на другое оборудование и питание при нормальном функционировании, в том числе при коммутационных переключениях.

7.2

·         Тип исполнения кабельных изделий, которые прокладываются открыто, выбирается, основываясь на Приложении В «Области применения кабельных изделий с учётом их типа исполнения».

7.3

·         Погонажные электромонтажные изделия для прокладки электропроводок и линий связи соответствуют межгосударственному стандарту «ГОСТ 35043-2023. Изделия погонажные электромонтажные. Требования ПБ. Методы испытаний».

7.4

·      Системы кабельных лотков и кабельных лестниц для прокладки кабелей в зданиях/сооружениях соответствуют требованиям национального стандарта РФ ГОСТ Р 52868-2021 (МЭК 61537:2006).

7.5

·     Ограничение распространения огня по кабелям при использовании двухуровневой прокладки кабелей в кабельных сооружениях и производственных помещениях: применяются огнестойкие кабельные проходки (ОКП) или материалы с пределом огнестойкости не менее 45 минут. Материалы выполнены из негорючих веществ (группа горючести не ниже Г2 по «ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть»). Они размещаются через каждые 30 метров на горизонтальных участках и через каждые 15 метров на вертикальных участках, а также в местах перехода горизонтальных участков в вертикальные и наоборот.

7.6

·      Кабельные транзитные электросети, проходящие через пожароопасные помещения категорий В1–В4, НЕ оснащаются соединительными муфтами и коробками. Электросети рассчитаны на работу по «ГОСТ Р 53316-2021. Электропроводки. Сохранение работоспособности в условиях стандартного температурного режима пожара. Методы испытаний» в течение времени, которое соответствует или превышает предел огнестойкости пересекаемых строительных конструкций и противопожарных преград.

7.7

·      Для кабельных электропроводок, проложенных через пожароопасные помещения категорий В1-В4, согласно «СП 12.13130.2009. Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности», соблюдаются требования пунктов 7.10 и 7.11 настоящего свода правил при применении конструктивной огнезащиты или сборной конструкции.

7.8

Применяются узлы пересечения (кабельные проходки):

·      с пределом огнестойкости не ниже предела огнестойкости пересекаемой строительной конструкции и противопожарной преграды — в местах пересечения строительных конструкций с нормированным пределом огнестойкости и противопожарных преград электропроводками, в том числе СПЗ;

·      из материалов группы горючести не ниже Г2 по ГОСТ 30244-94 с коэффициентом снижения допустимого длительного тока нагрузки силовых кабелей не менее 0,98 — для электропроводок;

·      из материалов группы горючести не ниже ГЗ по ГОСТ 30244-94 — для линий связи, в том числе СПЗ;

·      из материалов группы горючести по ГОСТ 30244-94 аналогично применяемым материалам для электропроводок — в узле пересечения строительных конструкций и противопожарных преград с нормированным пределом огнестойкости и противопожарных преград;

·      из негорючих материалов на всю глубину проёма — места прохода электропроводок и линий связи, в том числе СПЗ, в узле пересечения строительных конструкций с ненормированным пределом огнестойкости.

Технологические отверстия в строительных конструкциях и противопожарных преградах заполнены негорючим материалом с огнестойкостью (по показателю EI) не ниже предела огнестойкости пересекаемой строительной конструкции и противопожарной преграды.

7.9

Конструктивную огнезащиту ДОПУСТИМО применять в помещениях:

·      для снижения удельной пожарной нагрузки от кабелей;

·      при превышении общего объёма неметаллических материалов, содержащихся в одном метре прокладки электропроводки, линии связи или электропроводки и линии связи длиной более 7 литров.

7.10

Технические решения конструктивной огнезащиты обеспечивают:

·      требуемые эксплуатационные характеристики;

·      сохранение работоспособности электропроводок в условиях стандартного температурного режима пожара, согласно национальному стандарту ГОСТ Р 53316-2021;

·      исключение распространения пожара из помещения в область прокладки кабелей и наоборот.

7.11

Если применяется конструктивная огнезащита из сборных конструкций на протяжённых участках прокладки электропроводок и линий связи, в том числе СПЗ:

·      предусмотрены кабельные проходки в соответствии с «ГОСТ Р 53310-2009. Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость»;

·      по показателю EI кабельные проходки применяются не ниже предела огнестойкости материалов, из которых выполнена конструктивная огнезащита, с сохранением эксплуатационных характеристик для электропроводок и линий связи, в том числе СПЗ.

·      кабельные проходки внутри конструктивной огнезащиты размещены через каждые 30 метров на горизонтальных участках, и через каждые 15 метров — на вертикальных.

7.12

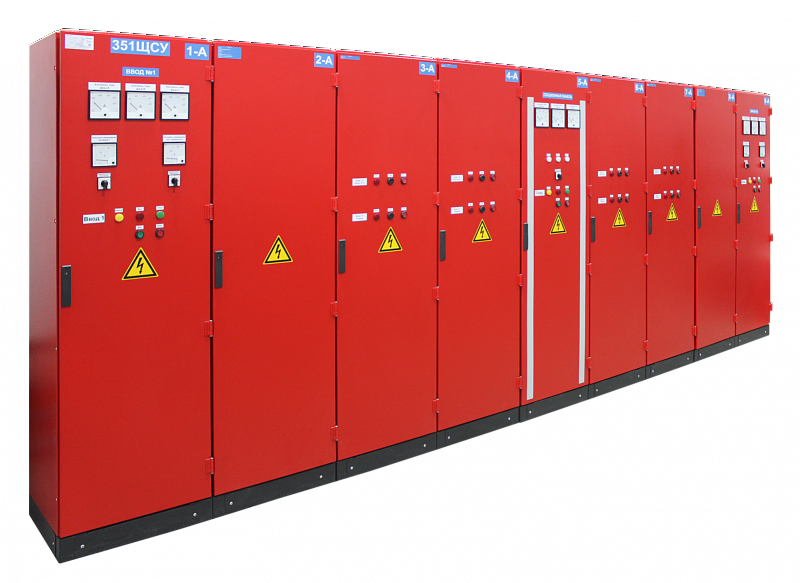

Распределительные электрические щиты оснащены:

·      автоматическими установками пожаротушения (АУП), либо другими установками пожарной автоматики (УПА), согласно требованиям «СП 486.1311500.2020. СПЗ. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации»;

·      огнетушащее вещество (ОТВ), которое применяется в АУП, АУПА/УПА, обладает диэлектрическими свойствами.

7.13

Электросети имеют защиту от токов короткого замыкания и перегрузки, которая обеспечивает наименьшее время отключения и требования селективности.

7.14

Устройство защиты дифференциального тока (УДТ) с номиналом отключения до 300 мА в местах на вводе в защищаемую зону (пожарный отсек, этаж), которые определены на основе расчёта тока утечки, предусмотрено:

·      для повышения уровня защиты от возгорания при замыканиях на заземлённые части жилых/общественных/административных зданий/сооружений, когда значение тока недостаточно для срабатывания максимальной токовой защиты,

при этом совокупное значение тока утечки сети с учётом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не превосходит трети номинального отключающего дифференциального тока УДТ.

Примечание: в отсутствие информации о токе утечки электроприемников его следует принимать из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчёта 10 мкА на 1 м длины фазного проводника. При установке УДТ последовательно выполняются требования селективности.

7.15 — 7.16

Предел огнестойкости строительной конструкции:

·      не снижается при электропроводках, которые проложены скрыто в строительной конструкции с нормированным пределом огнестойкости, в том числе в противопожарных преградах;

·      способ прокладки электропроводки в строительной конструкции с нормированным пределом огнестойкости, в том числе в противопожарных преградах, не снижает эксплуатационные характеристики кабелей.

7.17

Для электропроводок измерения сопротивления изоляции и проверки срабатывания защиты при системе питания с заземлённой нейтралью (TN-C, TN-C-S, TN-S) проводятся периодически:

·         не реже 1 раза в год — для объектов защиты в категории высокого и значительного риска;

·         не реже 1 раза в 1,5 года — для объектов в категории среднего и умеренного риска;

·         не реже 1 раза в 2 года — для объектов защиты в категории низкого риска.

Критерии категории риска определяются согласно постановлению Правительства РФ от 12 апреля 2012 года № 290 «О федеральном государственном пожарном РФ».
