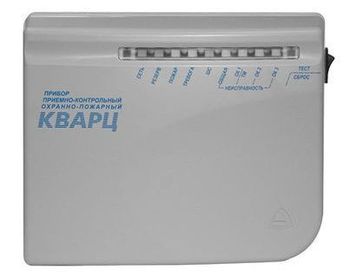

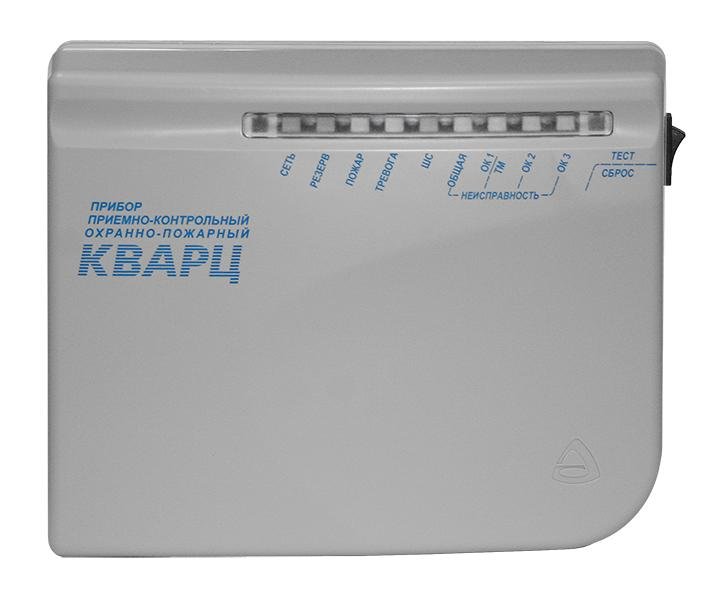

Приемно-контрольный прибор "Кварц"

Сфера применения и назначение датчика

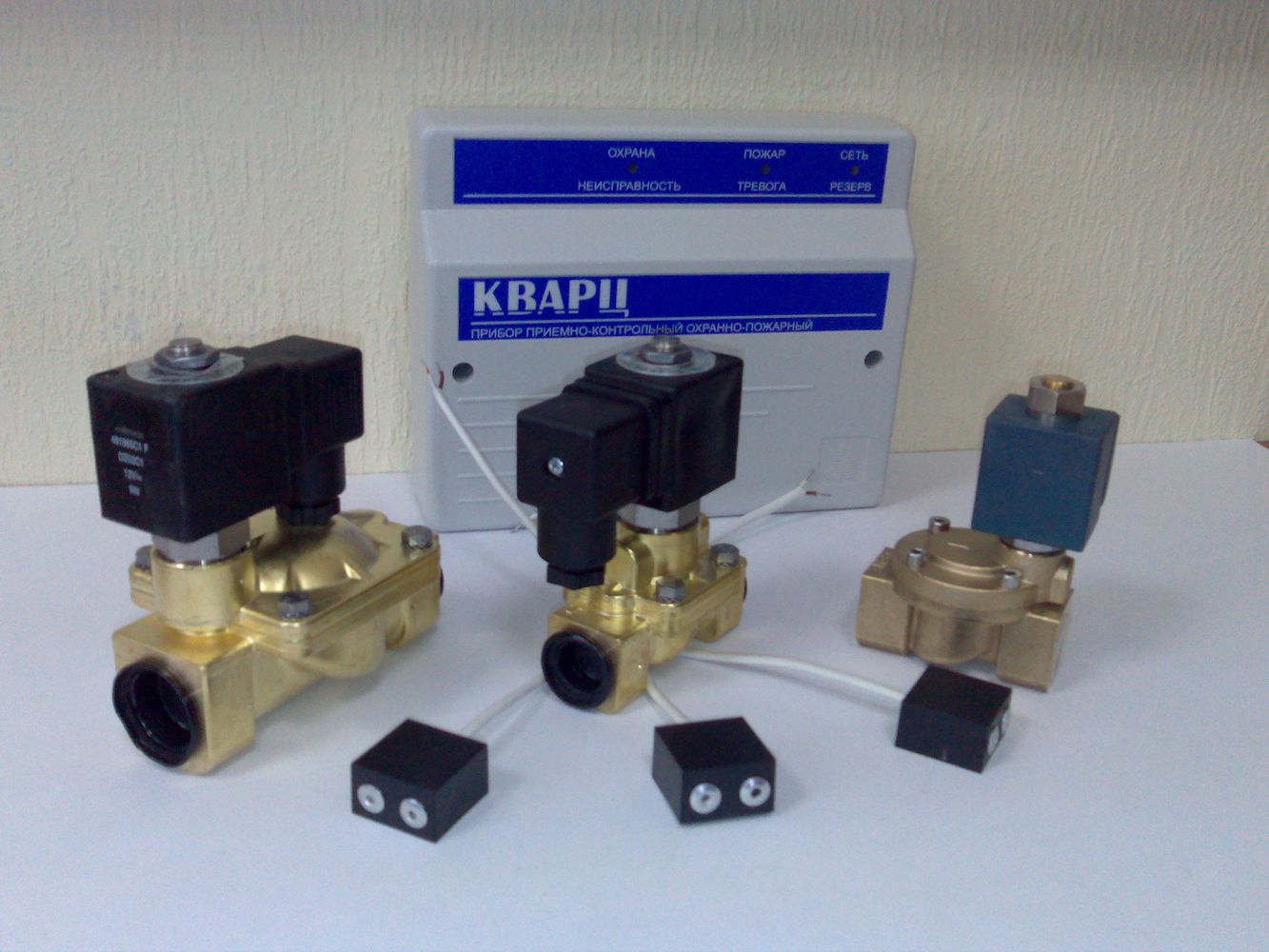

Одношлейфный приемно-контрольный прибор "Кварц" используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации, с токопотребляющими извещателями с напряжением питания 10-25 В. Отлично подходит для контроля от 1 до 20 штук датчиков контроля протечек воды h2o-Контакт.

Основные технические характеристики:

- информационная ёмкость (количество шлейфов) - 1
- суммарная токовая нагрузка в шлейфе в дежурном режиме, не более - 1,5 мА
- номинальная ёмкость встроенного аккумулятора - 1,2 Ач (поставляется отдельно)
- блок питания с резервом при наличии аккумулятора - встроен
- габаритные размеры - 185х150х70 мм
- масса без аккумулятора, не более - 2 кг

Варианты исполнения

Прибор выпускается в двух вариантах исполнения. Во 2-ой вариант внесены изменения, касающиеся разных аспектов и призванные расширить область применения "Кварца": время реакции на нарушение шлейфа; -тактика пожарной охраны; -питание токопотребляющих извещателей; -подключение оповещающих устройств; -управление инженерным оборудованием. Выходы для подключения оповещателей: релейные ("Кварц", вариант 1) и типа "открытый коллектор" ("Кварц", вариант 2). В варианте 2 прибора есть дополнительное реле для управления инженерным оборудованием, подключения мощной сирены или организации вежливой подсветки.

Функциональность

Для питания извещателей есть отдельный выход 12 В, защищённый от короткого замыкания. Извещения на пульт центральной охраны (ПЦН) передаются по двум линиям. Прибор ставится на охрану и снимается с охраны с помощью электронных ключей ТМ. Необходимый функциональный режим работы выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
