Пожарная безопасность серверной в офисе


Довольно часто у наших заказчиков возникает вопрос, какие противопожарные требования предъявляются для помещений серверных (коммутаторных), которые планируется сделать в офисе.

Постараемся кратко пояснить основные моменты.

Перегородки, двери, клапаны

Для начала определимся с конструктивными решениями. Согласно Своду правил СП 4.13130.2013 («Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям») п.5.6.4

«5.6.4 Предусматриваемые в составе объектов Ф4.1, Ф4.2, Ф4.3 (прим. автора статьи: офисные здания) пищеблоки выделяются противопожарными перекрытиями и стенами не ниже 2-го типа.

Помещения производственного и складского назначения, технические помещения (лабораторные помещения, комнаты для трудового обучения, мастерские, кладовые горючих материалов и материалов в горючей упаковке, книгохранилища библиотек, серверные, электрощитовые и т.п.) за исключением помещений категорий В4 и Д, выделяются противопожарными перегородками не ниже 1-го типа и перекрытиями не ниже 3-го типа.»

Помещения серверных, как правило, следует выделять противопожарными перегородками 1-го типа.

Исходя из требований Федерального Закона «Технический регламент о требованиях пожарной безопасности" от 22.07.2008 N 123-ФЗ, статья 88

«2. Пределы огнестойкости и типы строительных конструкций, выполняющих функции противопожарных преград, соответствующие им типы заполнения проемов и тамбур-шлюзов приведены в таблице 23 приложения к настоящему Федеральному закону»

«3. Пределы огнестойкости для соответствующих типов заполнения проемов в противопожарных преградах приведены в таблице 24 приложения к настоящему Федеральному закону.»



Ниже приведены выдержки из таблиц, на которые даны ссылки в статье закона:

Таблица 23


ПРЕДЕЛЫ
огнестойкости противопожарных преград

Наименование противопожарных преград

Тип противо-пожарных преград

Предел огнестойкости противо-
пожарных преград

Тип заполнения проемов в противо-
пожарных преградах

Тип тамбур-
шлюза

Стены

1

REI 150

1

1

2

REI 45

2

2

Перегородки

1

EI 45

2

1

2

EI 15

3

2

Светопрозрачные перегородки с

1

EIW 45

2

1

остеклением площадью более 25 процентов

2

EIW 15

3

2

Перекрытия

1

REI 150

1

1

2

REI 60

2

1

3

REI 45

2

1

4

REI 15

3

2



Таблица 24


ПРЕДЕЛЫ
огнестойкости заполнения проемов
в противопожарных преградах

Наименование элементов заполнения проемов в противопожарных преградах

Тип заполнения проемов в противопожарных преградах

Предел огнестойкости

Двери (за исключением дверей с остеклением более 25 процентов и

1

EI 60

дымогазонепроницаемых дверей), ворота,

2

EI 30

люки, клапаны, шторы и экраны

3

EI 15

Двери с остеклением более 25 процентов

1

EI W 60

2

EI W 30

3

EI W 15

Дымогазонепроницаемые двери (за

1

EIS 60

исключением дверей с остеклением более

2

EIS 30

25 процентов)

3

EIS 15

Дымогазонепроницаемые двери с

1

EIWS 60

остеклением более 25 процентов,

2

EIWS 30

шторы и экраны

3

EIWS 15

Двери шахт лифтов (при условии, что к ним устанавливаются требования по пределам огнестойкости)

2

EI 30 (в зданиях высотой не более 28 метров предел огнестойкости дверей шахт лифтов принимается Е 30)

Окна

1

Е 60

2

Е 30

3

Е 15

Занавесы

1

EI 60

Таким образом, согласно требованиям закона и свода правил, для серверной должны быть предусмотрены перегородки с огнестойкостью EI 45 (45 минут), а также противопожарные двери, окна и клапаны с огнестойкостью EI 30 (30 минут). Необходимо отметить, что не допускается наличие отверстий в перегородках с нормируемой огнестойкостью. Места кабельных проходок должны быть уплотнены в соответствии с требованиями Федерального закона 123-ФЗ ст.82, часть 7

«7. Горизонтальные и вертикальные каналы для прокладки электрокабелей и проводов в зданиях и сооружениях должны иметь защиту от распространения пожара. В местах прохождения кабельных каналов, коробов, кабелей и проводов через строительные конструкции с нормируемым пределом огнестойкости должны быть предусмотрены кабельные проходки с пределом огнестойкости не ниже предела огнестойкости данных конструкций.»

 И требованиями СП 2.13130. 2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» п.5.2.4

«5.2.4 Узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций. Пределы огнестойкости узлов пересечения (проходок) определяют по ГОСТ 30247, ГОСТ Р 53299, ГОСТ Р 53306, ГОСТ Р 53310.»

А на воздуховодах, пересекающих данные стены, в обязательном порядке следует установить противопожарные клапаны с пределом огнестойкости не менее 30 минут (EI 30) в соответствии с требованиями для офисных зданий.

Пожаротушение, сигнализация

Для того, чтобы выяснить какие системы защиты необходимо устанавливать в помещении самой серверной, следует определить категорию данного помещения согласно требованиям СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»

Если помещение серверной занимает площадь больше 24 кв.м (СП 5.13130 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», приложение А, таблица А3, строка 35.2) или офисное здание в целом защищается автоматической установкой пожаротушения – серверную необходимо защитить системой пожаротушения согласно требованиям СП 5.13130.2009, Приложение А, пункт А.5

«А.5 Если площадь помещений, подлежащих оборудованию системами автоматического пожаротушения, составляет 40% и более от общей площади этажей здания, сооружения, следует предусматривать оборудование здания, сооружения в целом системами автоматического пожаротушения, за исключением помещений, перечисленных в п.4.»



Как правило, непосредственно офисные помещения защищаются спринклерным тушением.

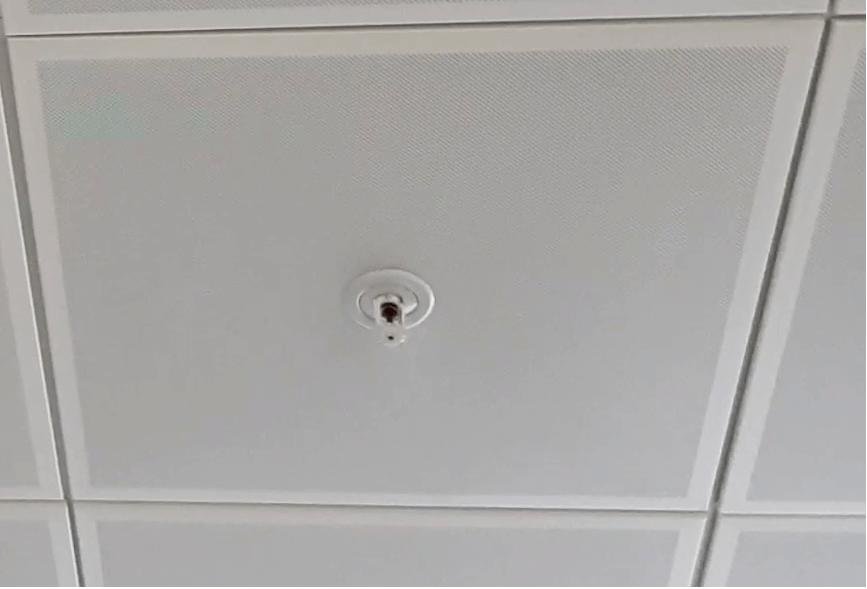

Если в вашем офисе на потолке установлены такие приспособления, как на фото, а категория помещения серверной определена как В1-В3, то пожаротушение в серверной уже будет обязательным, как и пожарная сигнализация.

Теперь настал черед выбрать тип установки пожаротушения. Важный момент здесь, что она должна быть автоматической (согласно СП 5.13130.2009, приложение А), т.е. для этой цели не подойдут дополнительные стационарные огнетушители, а также с выводом сигналов о срабатывании в помещении с круглосуточным дежурством персонала – не подойдут автономные самосрабатывающие модули.

Следующим этапом нужно определиться с выбором типа тушения. Вариантов достаточно много, но основные из них приведены ниже:

- водяное тушение;

- газовое

- порошковое.

Вода и порошок могут повредить дорогостоящее оборудование, поэтому эти варианты предпочтительнее для коммутаторных, где не устанавливаются сервера и системы хранения данных. Для серверных лучше подойдет газовое тушение.

Автоматизация, удаление ОТВ

При обнаружении пожара в помещении серверной средствами пожарной сигнализации или установки пожаротушения должно произойти отключение вентиляции и закрытие огнезадерживающих клапанов. Для этого необходимо предусмотреть наличие расцепителей или контакторов в электрошкафах.

И последний штрих – удаление огнетушащего вещества после срабатывания установки тушения. Не следует об этом забывать. Требования к удалению газа, порошка и аэрозоля приведены в СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» п. 7.13

«7.13 Для удаления газов и дыма после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения, следует применять системы с механическим побуждением удаления воздуха из нижней и верхней зон помещений, обеспечивающих расход газоудаления не менее четырехкратного воздухообмена с компенсацией удаляемого объема газов и дыма приточным воздухом. Для удаления газов и дыма после срабатывания автоматических установок газового, аэрозольного или порошкового пожаротушения допускается использовать также системы основной и аварийной вентиляции или передвижные установки. Для удаления остаточной порошковой массы после пожара из помещений, защищаемых установками порошкового пожаротушения, следует предусматривать применение пылесосов или систем вакуумной пылеуборки.

В местах пересечения воздуховодами (кроме транзитных) ограждений помещения, защищаемого установками газового, аэрозольного или порошкового пожаротушения, следует устанавливать противопожарные клапаны с пределом огнестойкости не менее EI 15:

а) нормально открытые - в приточных и вытяжных системах защищаемого помещения;

б) нормально закрытые - в системах для удаления дыма и газа после пожара;

в) двойного действия - в системах основной вентиляции защищаемого помещения, используемых для удаления газов и дыма после пожара.»



Заключение

В качестве итога можно сказать, что серверная или коммутаторная в офисе не является рядовым помещением. Уже с начала проектирования необходимо учитывать обязательные требования, а именно:

- произвести категорирование помещения;

- при категории помещения выше В4 серверная должна выделяться противопожарными перегородками EI45, дверь и клапаны должны иметь огнестойкость EI30, что должно быть подтверждено сертификатами;

- установка клапанов на вентканалах, обслуживающих серверную является обязательной;

- необходимо предусматривать контакторы в электрощитах для отключения вентиляции;

- нельзя забывать об удалении огнетушащего вещества, после срабатывания установок пожаротушения.

А подобрать установку пожаротушения, соответствующую вашим требованиям и бюджету, запроектировать и смонтировать с удовольствием помогут специалисты Альянс «Комплексная безопасность»
