Проектирование, монтаж и ввод в эксплуатацию СОУЭ на объектах коммерческой недвижимости и в административных зданиях

Согласно международной статистике, в нашей стране вероятность попасть в пожар выше общемирового уровня в 1,4 раза, а погибнуть во время пожара — в 8,5 раза. Тем не менее при соблюдении определенных правил и условий, мы в состоянии значительно снизить пожарные риски. Ниже пойдет речь о применении систем оповещения и управления эвакуацией людей при пожаре (СОУЭ) в коммерческой недвижимости и административных зданиях.

Данный материал предваряет цикл статей по созданию СОУЭ, в которых более подробно будут раскрыты следующие аспекты:
  •  Идентификация здания для определения типа СОУЭ;
  •  Алгоритм выбора типа СОУЭ;
  •  Расчет допустимого пожарного риска при проектировании СОУЭ;
  •  Необходимые расчеты для выбора технических средств СОУЭ;
  •  Технические средства, составляющие СОУЭ;
  •  Особенности инсталляции СОУЭ в зданиях различной стадии строительства.

Часть 1. Основные этапы проектирования СОУЭ: ликбез для заказчика
Успешность проектирования, инсталляции и дальнейшей эксплуатации будущей СОУЭ во многом зависит от грамотно составленного технического задания, которое заказчик (девелопер, собственник, арендатор) адресует проектно-монтажной организации, а она, в свою очередь, в процессе проектирования на основе ТЗ формирует обратную связь с технической службой разработчика (поставщика) оборудования (технических средств). В этом контексте важно, чтобы заказчик представлял, хотя бы схематично, как происходит процесс создания систем оповещения и управления эвакуацией людей при пожаре (см. рис. 1).

СОУЭ классификация объектов защиты

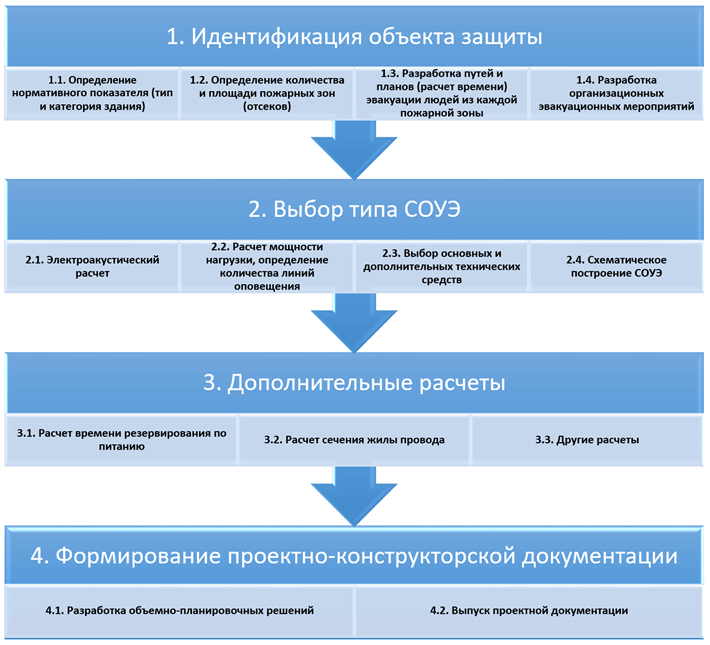

Рис.1. Алгоритм проектирования СОУЭ

Итак, вначале собирается вся информация об объекте защиты, чтобы комплексно и всесторонне произвести оценку здания, полностью учесть его специфику. В процессе оценки происходит отнесение здания к тому или иному типу (категории), при этом классификация зданий может производиться по нескольким признакам — от посещаемости до пожаробезопасности. Поскольку коммерческие здания обычно имеют несколько этажей и много помещений, различающихся по своему функциональному назначению, площади, конструктивным особенностям и пр., то необходимо правильно поделить объект защиты на пожарные отсеки — на те части здания, где, в случае наступления неблагоприятного события, будет проводиться одновременное и одинаковое по способу оповещение людей о пожаре. Это называется зональным делением, а СОУЭ, инсталлируемые в такие здания, именуют:
  •  мультизональными, или многозональными — в противоположность локальным системам;
  •  централизованными — по сбору информации, управлению и контролю над периферийными устройствами;
  •  распределенными — из-за возможности «разнесения» технических узлов СОУЭ по различным пожарным отсекам: помещениям, этажам и даже зданиям;
  •  комплексными — способными интегрироваться с любыми другими системами пожарной или иной безопасности (в отличие от автономных локальных СОУЭ).

Деление объекта на зоны имеет особое значение, поскольку, с одной стороны, это позволяет спроектировать СОУЭ гибкой и удобной в управлении, с другой, чисто технической, точки зрения, система будет создавать однородное звуковое поле: равномерное звучание всех оповещателей обеспечит высокую разборчивость речи. Кроме того, вероятность обратных помехообразующих связей будет существенно снижена.

Мультизональные СОУЭ — это системы со сложным алгоритмом оповещения, позволяющим организовать поочередное — без создания «пробок» и паники в путях эвакуации — движение людей из каждого пожарного отсека к выходам во время пожара. В многозональные СОУЭ (4 и 5 типов) программируется несколько смоделированных сценариев эвакуации, полученных по итогам расчетов, и при наступлении неблагоприятного события реализуется самый оптимальный из них — для конкретной сложившейся ситуации. В результате эвакуация проходит планомерно и последовательно, с минимальным риском для здоровья и жизни людей.
Назначение зон и их число определяются значением нормативного показателя (типом/категорией объекта защиты) и закладываются в объемно-планировочные решения еще на ранней стадии проектирования. Это называется экспликацией здания по пожарным зонам. Она содержит всю информацию по количеству и габаритам, разбросу и удаленности пожарных отсеков друг от друга, от путей эвакуации и выходов.

После качественной оценки здания и его деления на пожарные зоны наступает время расчетов. В первую очередь, это:
1) расчет времени эвакуации из каждого пожарного отсека в безопасную зону — на его основе разрабатываются пути и планы эвакуации людей при пожаре;
2) электроакустический расчет — необходим для определения параметров, мест размещения и количества звуковых (речевых) оповещателей;
3) расчет нагрузки — производится для определения количества линий оповещения и суммарной мощности нагрузки всей системы;
4) расчет времени резервирования по питанию — требуется для обеспечения бесперебойности питания системы.

Электроакустический расчет важен для соблюдения нормативных требований к звуковому и речевому оповещению и управлению эвакуацией людей, которые, в частности, включают:
  •  соблюдение границ диапазона общего уровня звука от всех оповещателей — 75–120 дБА на расстоянии 3 метров в любой точке пожарной зоны;
  •  норму превышения уровня звука от оповещателей над общим фоном шума в помещении — не менее, чем на 15 дБА;
  •  требования к удаленности настенных оповещателей от уровня пола и потолка — 2,3 метра и 0,15 метра соответственно;
  •  соблюдение диапазона нормально слышимых частот при воспроизведении звука или голоса — 200–5000 Гц:
  •  соблюдение равномерности отраженного звука в пожарных отсеках.

Во всех перечисленных случаях измерения производятся по установленным методикам. При этом для помещений особого функционального назначения, например, с повышенным технологическим уровнем шума (от 95 дБА) или в зонах отдыха, требования к измерениям и расчетам отличаются.

Задачи электроакустического расчета состоят в следующем:
  • определить уровень звукового давления в расчетных точках;
  • определить типы и технические характеристики оповещателей;
  • составить схему расстановки оповещателей.

За электроакустическим следует расчет мощности электрической нагрузки на систему в целом, которая вычисляется как сумма мощностей отдельных звуковых оповещателей (громкоговорителей) и других элементов СОУЭ. При этом промежуточной задачей расчета является определение количества линий оповещения. На численность линий, которые необходимо инсталлировать, влияют не только данные электроакустического расчета. В числе прочих факторов:
  • экспликация пожарных зон;
  • наличие/отсутствие и схема «закладных» инженерных коммуникаций;
  • сечение жилы и другие характеристики кабелей;
  • возможность проведения новых кабельных линий;
  • возможности технических узлов (компонентов) СОУЭ, которыми определяется допустимая нагрузка на отдельно взятую линию.

В принципе, количество линий, если этому ничто не препятствует, соответствует количеству пожарных зон (отсеков). Но если возникают превышения допустимой нагрузки на линию, их может быть больше, чем количество отсеков. Такое нередко встречается в крупных многофункциональных торговых центрах (МТЦ), в зданиях с плохой проводкой или при неправильно подобранном комплекте СОУЭ.
Кстати, при расчете общей нагрузки на систему важно учитывать такую особенность как наличие/отсутствие трансляционных усилителей, которые потребляют дополнительную мощность, а значит, в проект СОУЭ целесообразно дополнительно заложить еще 25% к совокупной мощности нагрузки. Но в любом случае это — традиционный «проектировочный запас».

Здесь мы подошли к следующему наиважнейшему этапу, состоящему в расчете времени резервирования по питанию, которое нужно рассчитывать для двух режимов — аварийного (тревожного) и дежурного. Чем эти режимы отличаются? В аварийном (тревожном) режиме СОУЭ работает, что называется, в состоянии «повышенной боевой готовности». Это означает, что абсолютно все электронно-технические узлы и компоненты системы постоянно запитаны и получают/«ждут» командные сигналы от автоматических установок пожаротушения (АУПТ), пожарной сигнализации (АУПС) или охранно-пожарной сигнализации (ОПС). Дежурный режим предполагает, что система пребывает в «спящем» состоянии, то есть большинство технических узлов, включая вышеупомянутые трансляционные усилители, отключены, пока не началась звуковая (речевая) трансляция, но ожидают немедленной активации для выполнения своей задачи. Таким образом, при отсутствии аварийной ситуации — в дежурном режиме — СОУЭ потребляет электроэнергию на минимальном уровне, чем обеспечивает существенную экономию в долгосрочной перспективе.

Так вот, разные режимы — аварийный и дежурный — требуют различного резерва автономного питания, который при отключении электричества (из-за пожара или по другим причинам) обеспечивал бы полную работоспособность СОУЭ в течение расчетного времени, необходимого для завершения полной эвакуации людей. В крупных общественных зданиях оно составляет не менее 60 минут. Резервируется питание при помощи автоматически подключаемых аккумуляторных батарей (АКБ) или блоков бесперебойного питания (ИБП, UPS).
В случае дежурного режима, если в системе предусмотрена, например, возможность радио- или музыкальной трансляции, усилители «питаются» от двух вводов распределителя питания — отключаемом и неотключаемом. При чем резервируются исключительно отключаемые вводы, иначе трудно обеспечивать функционирование СОУЭ круглосуточно и без основного питания. В случае функционирования СОУЭ в аварийном (тревожном) режиме следует подключать «двойное» питание блоков: как от основного, так и от аварийного ввода.
Если технические средства СОУЭ (компоненты оборудования) подключаются к электропитанию с напряжением 220В, то такие узлы лучше обеспечивать резервным питанием на основе ИБП — легких в отношении технического обслуживания. Но это все в теории, а с практической же точки зрения могут возникнуть сложности из-за несоответствия заявленных производителем «точных» технических характеристик блоков бесперебойного питания фактическим показателям. Различия могут быть большими, особенно в оборудовании азиатского производства. Поэтому крайне рекомендовано применять только те ИБП, которые были сертифицированы именно в пожарных органах, а значит прошли тесты:
  • на электромагнитную совместимость,
  • на устойчивость работы при различных перебоях в сети, отключения, кратковременные пропадания и пр.

Понятно, что усилители звука соединены с громкоговорителями кабельной проводкой, но, любые линии связи имеют такую особенность как потеря качества и силы передаваемого сигнала, поэтому всегда остается актуальным расчет сечения жилы провода. В акустических системах считается приемлемой потеря сигнала на уровне 10%, поэтому основная задача расчета состоит в том, чтобы не превысить этот показатель — при уже известных параметрах суммарной нагрузки на систему. Поскольку вдоль кабельных линий нагрузка распределяется относительно равномерно, сечение жилы при покупке кабеля может быть и уменьшено, в целях экономии.

Итак, когда основные расчеты выполнены, можно приступать к выбору типа СОУЭ и ее технических средств. Минимальный тип системы предопределен нормативными показателями, а вот в выборе оборудования имеется некоторая свобода. Если вы не ограничены в финансовых возможностях, выбор технических средств не составит никакого труда, другое дело — если поставлена задача экономии: здесь, возможно, придется искать варианты совместимости оборудования различных брендов, интеграции отдельных узлов СОУЭ и пр.

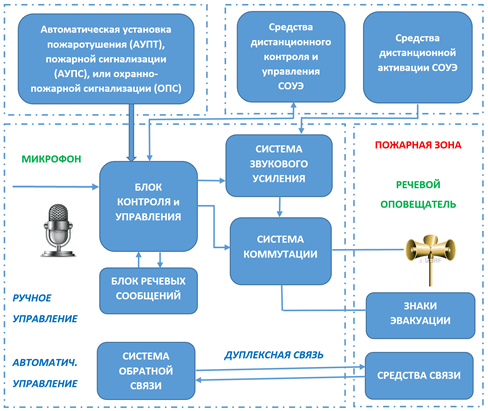

Пример схематичного построения централизованной многозональной СОУЭ по результатам инженерных изысканий и проведенных расчетов приведен на рисунке 2.

Многозональная централизованная СОУЭ с расширенными возможностями
Рис. 2. Многозональная централизованная СОУЭ с расширенными возможностями

Одних только технических знаний и навыков для успешного конкурирования на рынке услуг пожарной безопасности сегодня недостаточно. Специалисты компаний должны без труда ориентироваться во всем многообразии систем противопожарной электроники и автоматики, которые предлагает мировой рынок, обладать способностью определять наиболее успешные решения как с позиции эффективности, так и рентабельности. А в контексте различий между российской нормативно-правовой, пожарно-технической и экономической базой и аналогичного международного опыта — уметь адаптировать, интегрировать, комбинировать импортное инновационное оборудование различных брендов с отечественными разработками СОУЭ. Альянс «Комплексная безопасность» гарантирует доскональное выполнение всех отечественных требований законодательства и интересов заказчика на высоком профессиональном уровне, обеспечивая своим клиентам возможность выбора технических средств и дополнительных функций в построении СОУЭ.
