НВП «БОЛИД» презентовал новое оборудование ИСО «Орион» и ППКУП «Сириус» для систем противопожарной защиты

28.12.2020
НВП «БОЛИД» презентовал новое оборудование ИСО «Орион» и ППКУП «Сириус» для систем противопожарной защиты
Обновление технологического оборудования для СПЗ не только плановое, оно также вызвано появлением трех новых сводов правил, которые вступят в силу 1 марта 2021 года:
• «СП 484.1311500.2020. Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования»;
• «СП 485.1311500.2020. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»;
• «СП 486.1311500.2020. Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Нормы и правила проектирования»
Эти три свода правил заменяют собой знаменитый «СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», распределяя между собой «зоны ответственности».
Коротко остановимся на новых требованиях к СПЗ и противопожарной автоматике, которые придется учитывать и разработчикам оборудования и тем, кто занимается инсталляцией автоматических систем пожарной безопасности на объектах защиты. После этого перейдем к описанию новинок оборудования для противопожарной защиты от НВП «БОЛИД».

ИСО Орион 2021.png


Согласно СП 484.1311500.2020, теперь напрямую запрещается использовать неадресные АУПС на объектах защиты определенных классов функциональной пожарной опасности, таких как:
• Ф 1.2 — объекты со спальными местами площадью более 3500 м2 (отели, мотели, кемпинги, общежития, санатории, пансионаты);
• Ф l.3 — жилые МКД высотой более 28 м;
• Ф 2.1 — культурно-зрелищные объекты с массовым пребыванием людей вне зависимости от площади (ночные клубы, концертные залы, кинотеатры, театры, цирки);
• Ф 3.1 — предприятия организаций торговли, размещенные на площади свыше 3500 м2;
• Ф 3.2 — предприятия общественного питания, расположенные на площади более 800 м2;
• Ф 3.4 — поликлиники и амбулатории вне зависимости от площади;
• Ф 4.1 и Ф 4.2 — объекты общеобразовательных организаций и высших учебных заведений, площадь которых превышает 3000 м2;
• Ф 4.3 — МФК, бизнес-центры, офисные и административные здания площадью от 5000 м2 (исчерпывающий список зданий и сооружений и соответствие им АУПС определенного типа смотрите в таблице А.1 свода правил СП 484.1311500.2020).
В новой нормативно-технической документации (пункт 3.6 свода правил СП 484…) вводится понятие «зоны контроля пожарной сигнализации — территории или части объекта, контролируемой ПИ, выделенной для определения места возникновения пожара, дальнейшего выполнения заданного алгоритма функционирования систем противопожарной защиты». Так называемые «разделы» ИСО «Орион» в сущности и являются этими зонами контроля АУПС (в новой документации привычные «разделы» будут носить название «зоны»).
Кроме того, в соответствии с пунктами 5.11 и 6.3.3 свода правил СП 484.1311500.2020, еще на этапе проектирования необходимо отличать 2 категории понятий:
1) зона контроля АУПС и
2) зоны защиты АУПТ, СОУЭ и др.
Так, к числу первых должны быть отнесены:
• помещения, которые находятся во временном или постоянном пользовании (квартиры, гостиничные номера);
• помещения или пространства, соединяющие два и более этажей (лестничные клетки, шахты: лифтовые, кабельные, мусоропроводные и т.п.);
• коридоры и пространства безопасности, в первую очередь эвакуационные, предусматривающие выход из пожарных отсеков, а также фальшпотолки и фальшполы.
Одновременно, зоны контроля АУПС должны соответствовать определенным требованиям (см. пункт 6.3.4 СП 484.1311500.2020):
• площадь одной зоны должна укладываться в 2000 м2;
• она должна обслуживаться пожарными извещателями в количестве не более 32 штук;
• включать до 5 смежных и/или изолированных помещений на одном этаже и в одном пожарном отсеке совокупной площадью до 500 м2;
• изолированные помещения должны иметь выход для эвакуации (в общий коридор, холл, вестибюль);
• обрыв или короткое замыкание в линии связи зоны контроля АУПС не должны приводить к одновременной потере автоматических и ручных пожарных извещателей, а также к потере работоспособности системы в других зонах контроля.

ИСО Орион реализация ЗКПС.png


Из вышесказанного можно вывести правила организации зон контроля АУПС посредством шлейфов сигнализации (ШС) и адресных линий:

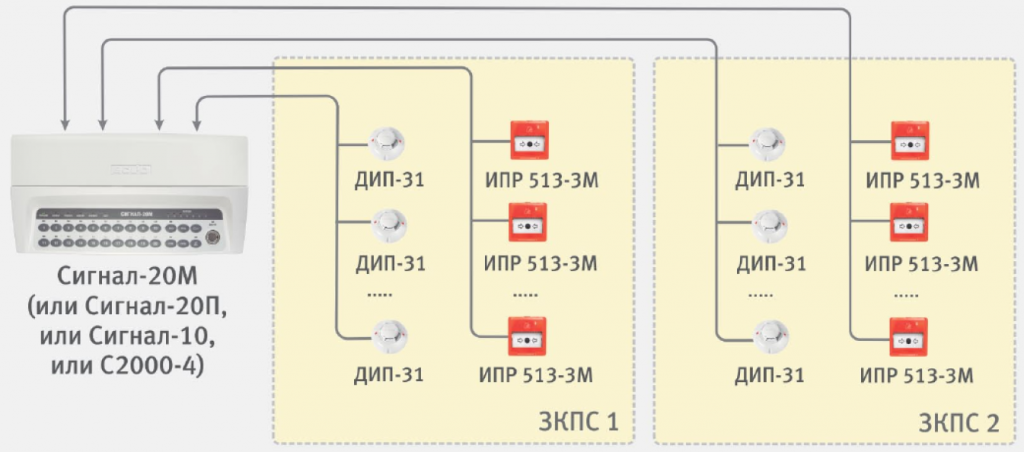

1. При неадресных системах — один ШС не может: 1) состоять из 32 и более ПИ; 2) одновременно включать в себя автоматические и ручные ПИ; 3) контролировать площадь свыше 2000 м2; 4) обслуживать 5 смежных помещений, занимающих площадь более 500 м2;
(новые своды правил поставили жесткие барьеры на применимость неадресных систем на крупных объектах защиты, в частности, ППКУП «Сигнал-20М» необходимо применять в автономном режиме. Справочно: «Сигнал-20М» обслуживает 20 шлейфов с ПИ и имеет 4 выхода для подключения световых и звуковых оповещателей);
2. При адресно-пороговых системах (построенных на «Сигнал-10») — один ШС не может: 1) состоять из автоматических и ручных ПИ; 2) контролировать площадь, превышающую 2000 м2; 3) обслуживать 5 смежных помещений, занимающих площадь более 500 м2;

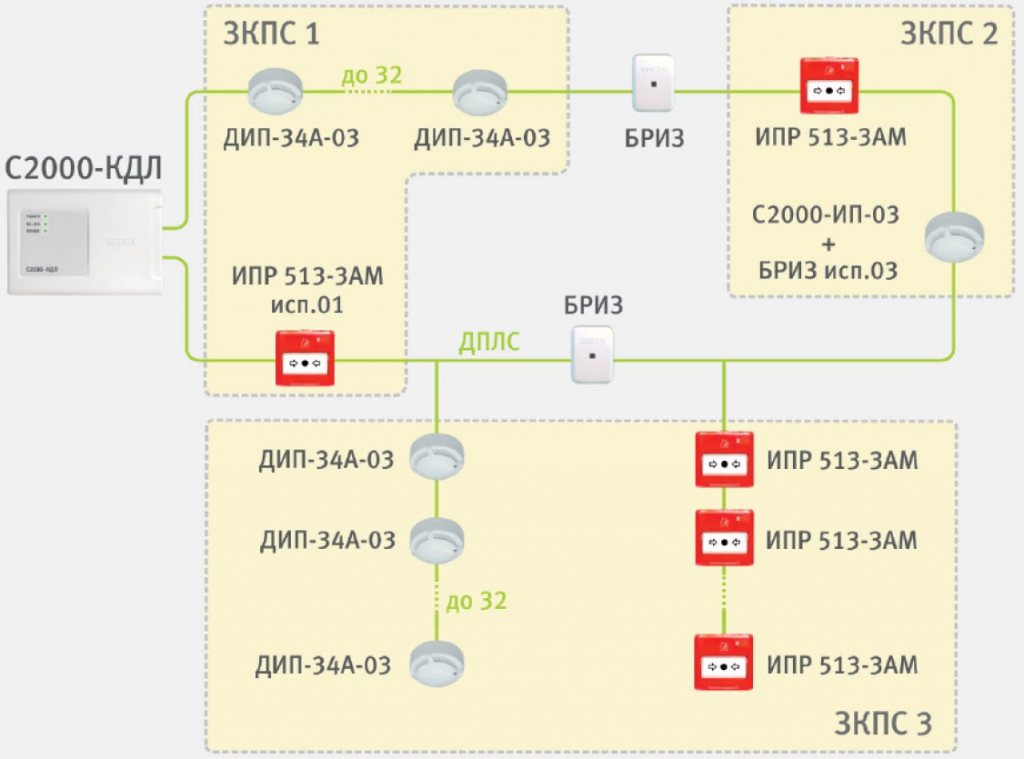

3. При адресно-аналоговых системах (построенных на «С2000-КДЛ» и его аналогах) — нужно соблюдать принципы установки изоляторов короткого замыкания (ИКЗ), которые следует: 1) монтировать на рубеже зон контроля АУПС, которые ограничиваются, как было сказано, площадью 2000 м2 либо 500 м2 (при 5 смежных помещениях); 2) устанавливать минимум через каждые 32 ПИ; 3) ставить вокруг ручных извещателей или монтировать ручные ПИ со встроенными ИКЗ.

ИСО Орион реализация ЗКПС2.png


В СП 484.1311500.2020 строго определены алгоритмы формирования сигналов типа «Пожар» в зонах контроля АУПС и требования к их выбору. Согласно пунктам 6.4.1–6.6.1 указанного документа, для разных помещений объекта защиты разрешено применять отличающиеся алгоритмы (A, B и C).
В своде правил приведены правила функционирования и критерии надежности ППКУП. Так, можно применять общие исполнительные устройства АУПС или АУПТ (см. пункт 5.21) для управления:
• трансляцией сообщений и объявлений музыкального, рекламного, информационного характера, если они связаны с ГО и ЧС;
• водоснабжением, естественным проветриванием, общеобменной вентиляцией объекта защиты.
Но совмещение в системе пожарной и охранной функции отныне невозможно!
Другие требования связаны с устойчивостью системы противопожарной защиты к случайно возникшим неисправностям линий связи между элементами блочно-модульных устройств и самими приборами, то есть допускается, чтобы при единичной неисправности линии связи прерывалось бы только автоматическое или только ручное управление только одной зоной противопожарной защиты посредством АУПТ, АУПС или СОУЭ (см. пункт 5.4). Но это правило не относится к линиям связи, соединенным с исполнительными устройствами: модулями тушения, оповещателями, приводами и т.п.
Иными словами, если есть несколько зон противопожарной защиты, линии связи между блоками должны быть защищены от обрыва посредством ИКЗ. Во время обрыва или короткого замыкания (АУПТ, АУПС или СОУЭ) допускается потерять только одну зону защиты, и при этом для данной зоны защиты одновременно может быть потеряна только зона контроля АУПС — с автоматическими извещателями, либо с ручными (УДП).

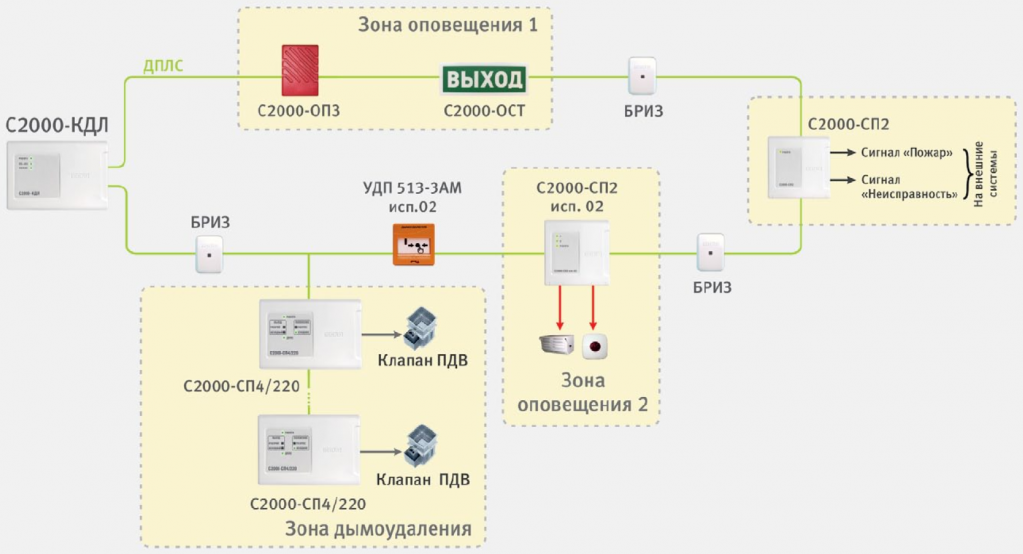

Если в этой связи говорить о двухпроводной линии связи (ДПЛС) с кольцевой топологией, характерной для блоков «С2000-КДЛ» различных исполнений, то новое требование обязывает использовать ИКЗ для защиты релейных блоков и группы адресных оповещателей, установленных в различных зонах защиты.

ИСО Орион реализация ЗКПС 3.png


По признанию самих разработчиков, новая нормативно-техническая документация серьезно меняет подходы к применению привычного оборудования пожарной сигнализации и автоматики, и требует разработки новых решений.
Что же обещает НВП «БОЛИД» в I квартале 2021 года? До весны нам следует ожидать выпуска линейки средств противопожарной защиты, полностью отвечающих требованиям СП 484.1311500.2020. Она включает 4 типа нового и обновленного оборудования, а именно:

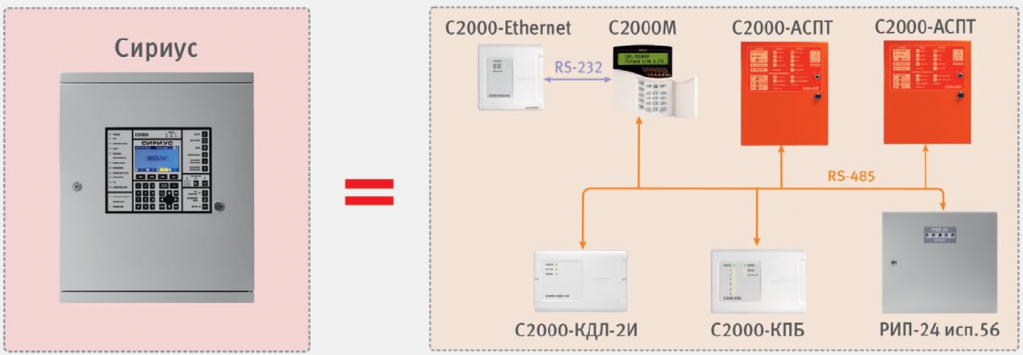

1. ППКУП «Сириус» — объединяет в себе прибор приемно-контрольный и управления пожарный (ППКУП) и сетевой контроллер для создания блочно-модульных ППКУП, таких как всем известный «С2000М». Отныне «Сириус» — самодостаточный прибор, в конструктиве которого соединились пульты: «С2000-КДЛ», «С2000-АСПТ», модифицированный «С2000-КПБ», «C2000-Ethernet» и интеллектуальный блок питания.

Болид Сириус.png

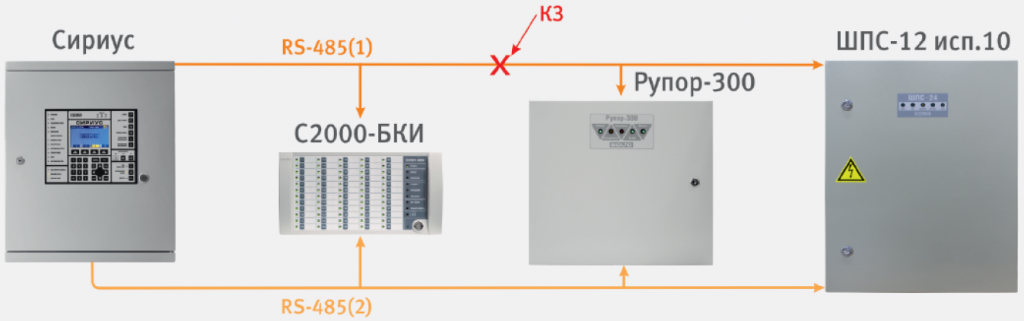

Теперь «Сириус» имеет резервирование двойным RS-485 (часть системы была изменена с целью прямого подключения к двойному интерфейсу). По двум независимых линиям интерфейса устанавливается связь с различными блоками. Принцип дублирования линий RS-485 необходим, чтобы при обрыве или коротком замыкании одной из них сохранялась устойчивость распределенных систем на базе ИСО «Орион».
В стандартной комплектации «Сириус» оснащен блоком «С2000-КДЛ-С», который представляет собой «С2000-КДЛ-2И», но только в виде модуля. Однако в материнскую плату по желанию заказчика может быть вмонтирован дополнительный «С2000-КДЛ-С».
В общей сложности ППКУП отныне может принять «на борт» вплоть до 122 приборов.

Болид Сириус2.png


2. Блоки ИСО «Орион» — индикации, приемно-контрольные, управления речевым оповещением.
3. Адресные шкафы управления трехфазной нагрузкой с резервированным RS-485 — серии «ШКП-RS» и «ШУЗ».
4. Шкафы пожарной сигнализации для монтажа средств пожарной автоматики с внешним резервированным интерфейсом RS-485 — серия «ШПС» в исполнениях 10, 11 и 12.

Болид Сириус3.png

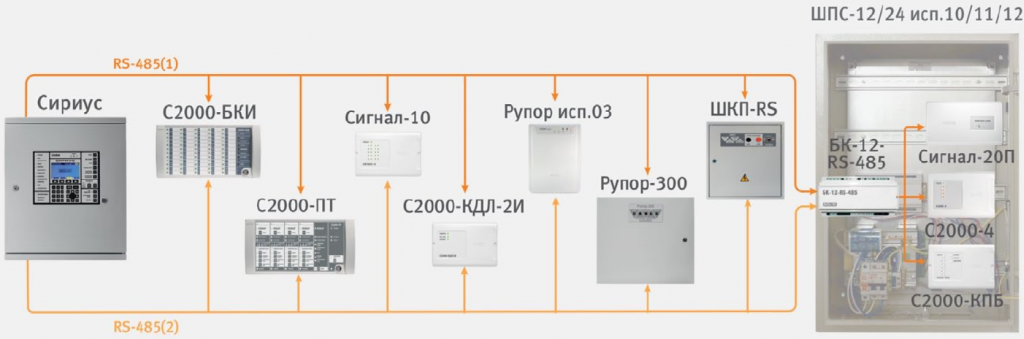

По каналам RS-485 могут подключаться блоки:
 индикации — «С2000-БИ», «С2000-БИ исп.02», «С2000-БКИ», «С2000-ПТ», «Поток-БКИ»;
 приемно-контрольные — «Сигнал-10» и «С2000-КДЛ-2И»;
 управления речевым оповещением — «Рупор исп.03» и «Рупор-300»;
 шкафы серии «ШУЗ» (шкафы серии «ШКП-RS» с резервированным RS-485 применяются в целях управления приборами системы дымоудаления или иной трехфазной нагрузкой).
Другие блоки системы «Орион» могут размещаться в модернизированных шкафах с внешним интерфейсом RS-485 — их представляют модели «ШПС-12» и «ШПС-24» в исполнениях 10 (базовая комплектация), 11 (с прозрачным окном) и 12 (со степенью защиты корпуса IP54).

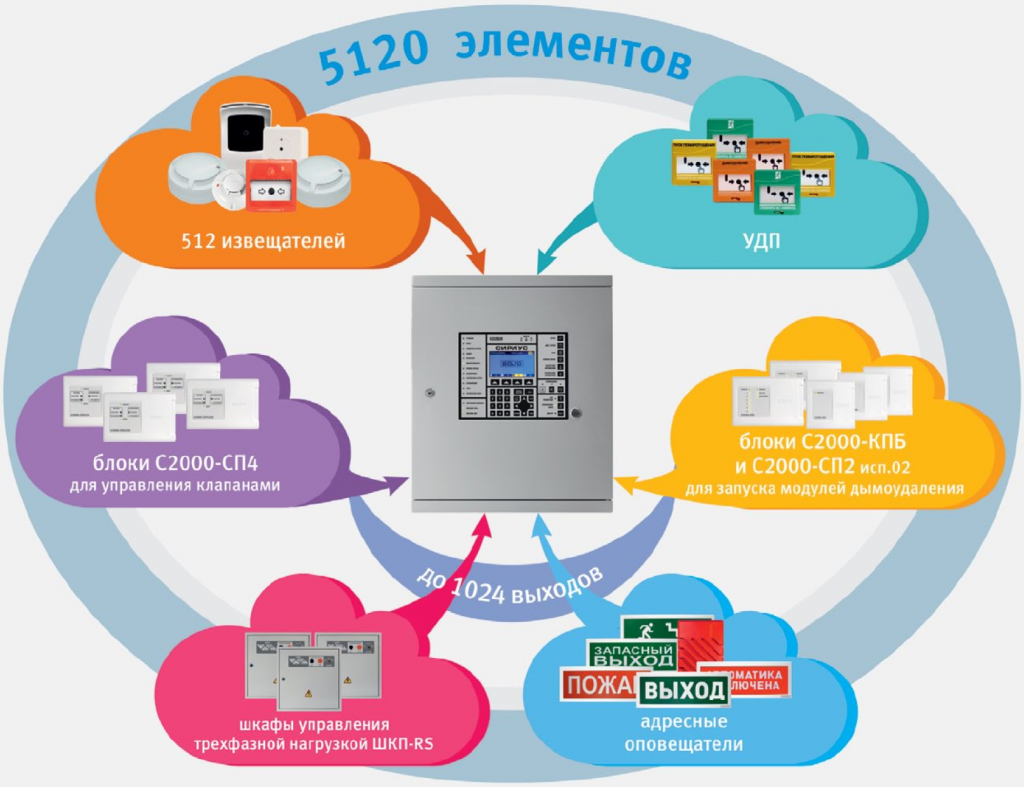

Адресная емкость увеличена в сравнении с пультом «С2000М» и составляет: 4096 входов (адресных извещателей, УДП и неадресных ШС) и 1024 выходов. Контролируемые элементы (входы и выходы) сгруппированы в 1024 зонах (разделах) и далее могут быть «разбиты» еще на 128 групп.

Болид Сириус4.png


На масштабных объектах защиты можно применить схему, в которой по резервируемому интерфейсу RS-485 верхнего уровня объединены, скажем, 32 устройства семейства «Сириус». В результате можно взять под контроль управление выходами одного «Сириуса» по факту срабатывания извещателей другого — управлять зонами всех сетевых приборов с любого блока индикации, который подключен к любому прибору и мониторить состояние зон разных приборов на любом «Сириусе» или его блоках индикации.

Болид Сириус5.png

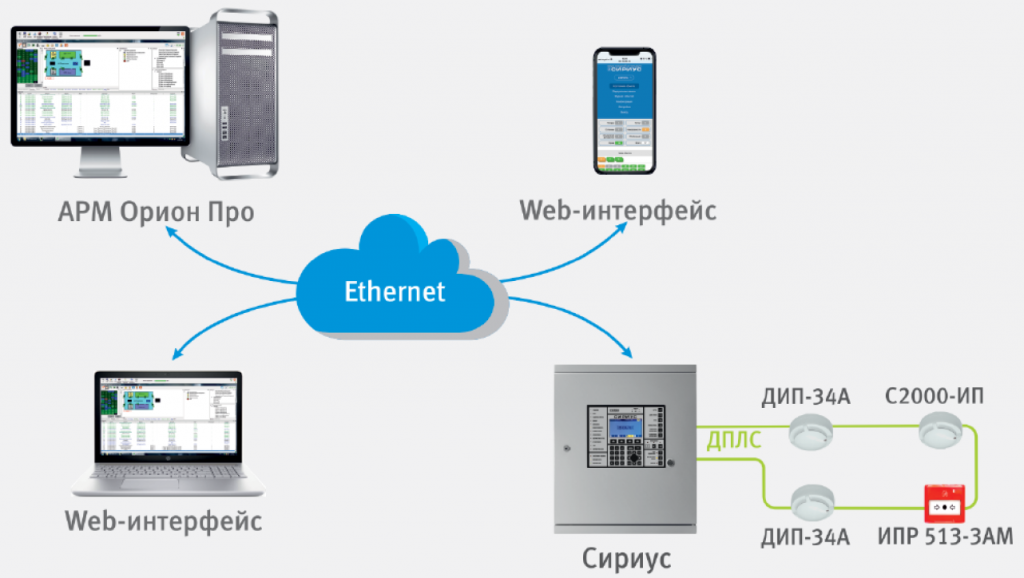

В модернизированной версии появилась возможность удаленно — через ethernet-порт — мониторить состояние устройств в сети и их конфигурировать, используя веб-интерфейс без какого-либо специализированного программного обеспечения. Чтобы визуализировать текущее состояние приборов в АУПС на графических интерактивных планах помещений в комплексе с другими системами безопасности достаточно старого доброго АРМ «Орион Про», подключенного по локальной сети.

Болид Сириус6.png
